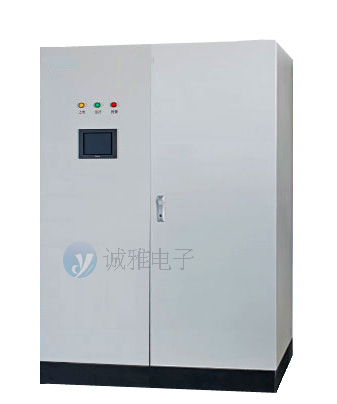

电池模拟电源

  • 型号: EVCS系列
  • 所在地: 济南
  • 品牌: 诚雅
  • 更新时间: 2018-6-11

  1. 详细信息

EVCS系列电池模拟器是专为新能源电动汽车行业的电机控制器、驱动电机、整车的测试试验而开发的,用于替代动力电池,提供高效、低成本、精准的测试解决方案。 EVCS系列模拟器采用四象限PWM整流技术、双向DCDC技术和纯数字控制技术,具备输出稳定精度高、瞬态响应迅速、能量双向流动等特点,可模拟动力电池充放电等动态特性。同时具有RS485、CAN、以太网等远程通讯接口,可以与上位机连接形成智能监控系统, 实现对电池模拟器运行状态的实时监控。 电池模拟器可编辑设定不同电池类型、串并联数,不同SOC等变量条件电池特性,直接调用锰酸锂、磷酸铁锂的曲线特性。

产品特点

(1)      具有恒压、恒流、恒功率等多种输出模式。

(2)      具有自动压降补偿功能,自动补偿线压降。

(3)      采用PWM整流技术,功率因素>0.99,输入谐波<3%,效率大于93%。

(4)      采用高速数字控制技术,输出精度达到0.1%。

(5)      采用7寸触摸屏操作、友好的人机界面。

(6)      输出参数、保护参数可编程,可适用于不同类型设备测试。

(7)      内部器件采用施耐德、英飞凌等国际品牌,设备可靠性高。

(8)      具有多种操作接口、可实现远程操作、无人值守以及嵌入测试系统。

(9)  采用模块化设计,设备后期维护简便。

(10)      一体式散热通道设计、温升低、运行可靠性高、使用寿命长。

(11)      多级滤波电路设计以及电磁干扰屏蔽吸收措施,保障设备可靠运行。

(12)      维护系统内置交流隔离变压器+LC交直流滤波,输入输出电气隔离;交流断路器有漏电流保护功能,有效防止电气安全事故;

(13)      采用两极变换,IGBT式电路方式,纯数字化工频隔离电源,技术领先输出可模拟多种直流电压

(14)      可将能量回馈电网:同时具有电源、负载两种特性,具备大功率直流电源性能外,实现能量自动回馈电网的负载功能,具有节能降耗、绿色环保的突出优势;

本电源的核心电路由PWM双向整流电路和DC/DC两部分构成,既可以为电机及控制器在型式、性能、耐久等实验测试中提供稳定可调的直流电源动力电,又可以将电机系统超速实验中的反电动势的能量回馈电网,可模拟各种蓄电池特性曲线。



产品技术参数

功能

项目

技术指标

★交流输入

电压范围:

380±15%,3Φ3W+G;

频率范围:

50Hz±3Hz;

并网谐波

≤3%;

功率因数

≥0.9;

★直流输出

电压范围:

24-800V DC;

额定电流:

500A

峰值电流:

700A,持续时间不小于60秒;

额定功率:

250kW

峰值功率:

350KW,持续时间不小于60秒;

电压精度:

≤0.1%FS;

电流精度:

≤0.3%FS;

响应时间:

≤5ms,(10%~90%突加载);采用全数字DSP控制

切换时间:

≤ 10ms,(-90%~90%切换);

电流加载时间

≤ 10ms(10%-90%):;

纹波:

≤0.2%;

运行模式

具备恒压,限流、限功率运行模式;

★动力电池模拟功能

动力电池模拟功能

电压、电流、功率以及内阻均可编程设定,可通过这些参数设定模拟各种电池特性,方便用户模拟各种电池测试需求;

具备模拟动力电池特征,可模拟电池的类型、串联节数、并联节数及SOC指标,从而全面模拟电池的输出特性,包括了电池放电过程中电池内阻特性变化的过程。(模拟常规电池类型:锰酸锂、钴酸锂、铅酸蓄电池、磷酸铁锂和镍氢电池,且可自定义用户指定特种电池);自动四象限运行切换

★电池组测试功能

具备动力电池组测试功能

测试内容:电池充电测试(恒流充电,恒压充电,恒功率充电,阶梯式脉冲充电)、电池放电测试(恒流放电,恒功率放电)、充放电过程中电压、电流、温度监测和过程中过充、过放保护监测

★能量回馈

回馈功率:

100%能量回馈;

电流失真:

≤3%;

 功率因数:

≥0.9;

输出电压:

342~418V(AC);

频率范围:

47~53Hz;

系统整机效率

≥94%;

系统隔离

内置工频隔离变压器;

显示和操作

触摸屏显示

不小于7寸液晶触摸屏

  外部通讯:

RS485/以太网/CAN

 操作

本地 操作

友好的人机界面:电压、电流、内阻、功率、时间触摸屏设定,精确度高

远程操作

配备上位机软件,可实现远程操控。可远程设置直流电源各项参数,控制电源运行、关闭,实时监控输入输出各参数状态,实现复杂曲线模拟,实时记录模拟过程数据,自动保存试验测量数据

容量;50kw-300kw
