直流稳压电源如何根据工作方式不同进行分类

更新时间  2020-7-25 来源: 阅读 297

一、直流稳压电源如何根据工作方式不同进行分类:

1、可控整流型开关稳压电源:用晶闸管作调整开关,由交流市电电网直接或经变压器降压后供电。用改变晶闸管的导通时间来调整输出电压,从而达到稳定输出电压的目的。

2、斩波型开关稳压电源:它的输入是不稳定的直流电压,改变开关电路的通断比,在输出端得到单向的脉动直流,经滤波后得到与输入电压不同的稳定直流电压。

3、变换器型开关稳压电源:将不稳定直流电压送入逆变器变换成高频交流电,再经变压、整流、滤波后得到新的直流输出电压,从输出电压取样,反馈控制逆变器工作频率,达到稳定输出电压的目的。

二、直流稳压电源使用注意事项:

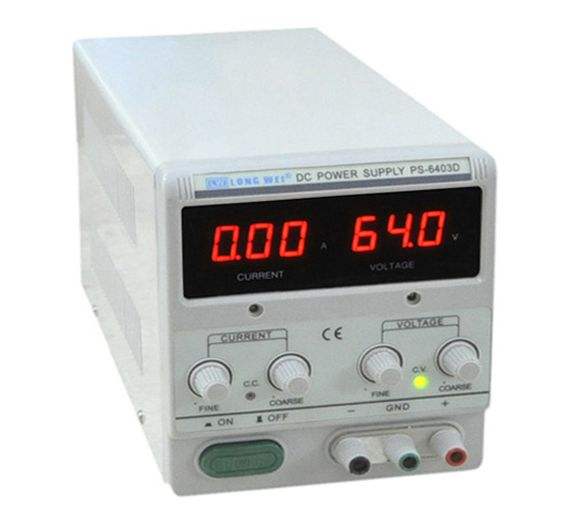

1、这种直流稳压电源的输出电压大小一般可以在0 ~30 V 范围内连续调整,配有粗调和细调两个旋钮,先粗调后细调。在将电源接入负载电路之前先要确定输出电压的大小,并准确调准,否则电压调大会很快烧坏负载电路。

2、直流稳压电源的输出端有两根引线,一根为正(用红色引线表示),另一根为负(用黑色引线表示),这两根引线之间不能互换。在接直流稳压电源的输出端引线时,要先搞清楚电路中的正、负电源端,两者之间切不可接反了,否则会烧坏电路。

3、在接通直流稳压电源之后,输出端的两根引线不要相碰,否则输出端短路,直流稳压电源进入保护状态,此时没有直流电压输出(按一次复位开关后电源可恢复正常输出)。

4、为了使用方便,往往将直流稳压电源的正、负极输出引线分别用一个红色和黑色的夹子连接,将黑夹子(地线)往电路的地线上夹,红夹子夹电路中的电源正极端,使用十分方便。另外,要在夹子的外面用绝缘套管套上,以免相互之间相碰后直流稳压电源输出端短路。

5、在一些直流稳压电源上设有直流电流表,可以同时指示直流稳压电源当前输出的直流电流大小,这对检修是十分方便的。

三、电容在直流稳压电源电路中究竟有什么作用?


1、滤波电容:它接在直流电压的正负极之间,以滤除直流稳压电源中不需要的交流成分,使直流电平滑,通常采用大容量的电解电容,也可以在直流稳压电源电路中同时并接其它类型的小容量电容以滤除高频交流电。

2、退耦电容:并接于放大直流稳压电源电路的电源正负极之间,防止由电源内阻形成的正反馈而引起的寄生振荡。

3、旁路电容:在交直流信号的直流稳压电源电路中,将电容并接在电阻两端或由直流稳压电源电路的某点跨接到公共电位上,为交流信号或脉冲信号设置一条通路,避免交流信号成分因通过电阻产生压降衰减。

4、耦合电容:在交流信号处理直流稳压电源电路中,用于连接信号源和信号处理直流稳压电源电路或者作为两放大器的级间连接,用于隔断直流,让交流信号或脉冲信号通过,使前后级放大直流稳压电源电路的直流工作点互不影响。

5、调谐电容:连接在谐振直流稳压电源电路的振荡线圈两端,起到选择振荡频率的作用。

6、衬垫电容:与谐振直流稳压电源电路主电容串联的辅助性电容,调整它可使振荡信号频率范围变小,并能显著地提高低频端的振荡频率。
