解析变频电源控制回路布线注意事项

更新时间  2020-7-11 来源: 阅读 380

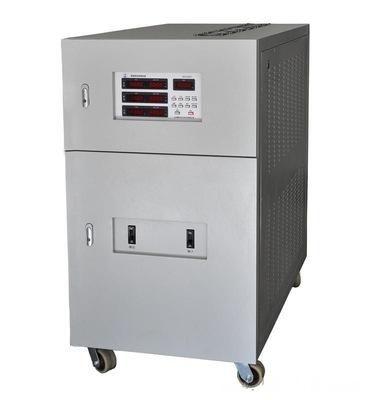

一、变频电源系统的工作原理:

1、变频电源系统的主要功用是将现有交流电网电源变换成所需频率的稳定的纯净的正弦波电源。理想的交流电源的特点是频率稳定、电压稳定、内阻等于零、电压波形为纯正弦波(无失真)。它十分接近于理想交流电源,因此,先进发达地区越来越多地将其用作标准供电电源,以便为用电器提供优良的供电环境,便于客观考核用电器的技术性能。它主要有两大种类:线性放大型和PWM开关型。

2、它以微处理器为核心,以MPWM方式制作,用主动元件IGBT模块设计,采用了数字分频、D/A转换、瞬时值反馈、正弦脉宽调制等技术,使单机容量可达100KVA,以隔离变压器输出来增加整机稳定性,具有负载适应性强、输出波形品质好、操作简便等特点,具有短路、过流、过载、过热等保护功能,以保证电源可靠运行。

二、变频电源控制回路布线注意事项:

1、变频电源控制回路所布导线应同主电路电缆(动力线)分开,这样可以避免其主回路当中的谐波干扰成分污染它的控制回路。

2、因变频电源的故障信号和多功能接点输出信号等端子,有可能驱动高电压交流接触器/继电器,故应将其连线与其它控制回路的端子或接点分离,以免高压击穿故障。

3、为防止干扰信号造成的误动作,在对变频电源的低电量控制回路(如PID控制功能下的传感器所用导线等)布线时应选择,抗干扰能力强的屏蔽线或互绞线。

4、针对变频电源控制回路的导线长度多以50m为参考基点(有些情况下该值为100m,主要同所用导线截面、材质、信号强弱等因素有关),当布线距离超过该长度后,应使用中继电路或继电器对信号进行放大处理。

5、当压接变频电源控制回路导线时,应格外注意模拟信号的极性,防止极性搞反造成损坏变频电源辅助控制电子线路。

6、在变频电源通电的情况下,不可使用数字万用表带有蜂鸣器功能档(此档位输出电压较其它档位较高)对控制回路进行通/断测量,以防数字万用表内的电量由表笔传导至变频电源控制端子,引起误动作。

三、变频电源几种故障的维修方法:

1、主回路常见故障的分析:

主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM逆变桥、限流电阻、接触器等元件组成。其中许多常见故障是由电解电容引起。电解电容的寿命主要由加在其两端的直流电压和内部温度所决定,在回路设计时已经选定了电容器的型号,所以内部的温度对电解电容器的寿命起决定作用。电解电容器会直接影响到变频电源的使用寿命。因此一方面在安装时要考虑适当的环境温度,另一方面可以采取措施减少脉动电流。采用改善功率因数的交流或直流电抗器可以减少脉动电流,从而延长电解电容器的寿命。

2、冷却系统:

冷却系统主要包括散热片和冷却风扇。其中冷却风扇寿命较短,临近使用寿命时,风扇产生震动,噪声增大停转,变频电源出现IPM过热跳闸。当变频电源连续运转时,需要2~3年更换一次风扇或轴承。为了延长风扇的寿命,一些产品的风扇只在变频电源运转时而不是电源开启时运行。

3、雷击、感应雷电:

雷击或感应雷击形成的冲击电压,有时也会造成变频电源的损坏。此外,当电源系统一次侧带有真空断路器时,短路开闭会产生较高的冲击电压。为防止因冲击电压造成过电压损坏,通常需要在变频电源的输入端加压敏电阻等吸收器件。真空断路器应增加RC浪涌吸收器。若变压器一次侧有真空断路器,应在控制时序上,保证真空断路器动作前先将变频电源断开。
