分析直流稳压电源对电子设备的影响

更新时间  2020-6-27 来源: 阅读 631

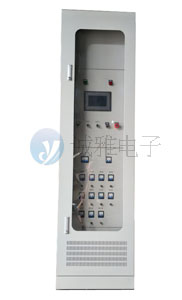

一、直流稳压电源的组成部分及功能 :



1、电源变压器



为用电设备供应所需数值的交流电压。电网供应的交流电压一般为220v(或380v),而次级线圈电压u2较低,可以降低对整流、滤波和稳压电路中所用元件的耐压要求,所以要利用变压器将电网电压变换成所需数值的交变电压。



2、整流电路



把交流电变换成直流电。利用具有单向导电性能的元件(如二极管、品闸管),将变压器输出的正、负交替变化的正弦交流电压u2整流变换成单向脉动的直流电压D3。



3、滤波电路



把整流后脉动较大的直流电变换成平滑的直流电。通常利用电容电感等储能元件来滤除单向脉动电压u3中的谐波成分。



4、稳压电路



克服电网电压或负载电流变化时所引起的输出电压的变化,保持输出电压的稳定。

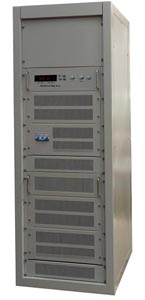

二、直流稳压电源的使用方法:



1、电源连接:将稳压电源连接上市电。



2、开启电源:在不接负载的情况下,按下电源总开关,然后开启电源直流输出开关,使电源正常输出工作(一些简单的可调稳压电源只有总电源开关,没有独立的直流输出开关)。此时,电源数字指示表头上即显示出当前工作电压和输出电流。



3、设置输出电压:通过调节电压设定旋钮,使数字电压表显示出目标电压,完成电压设定。对于有可调限流功能的电源,有两套调节系统分别调节电压和电流。调节时要分清楚,一般调节电压的电位器有“VOLTAGE”字样,调节电流的电位器有“CURRENT”字样。很多入门级产品使用低成本的粗调/细调双旋钮设定,遇到双调节旋钮,我们先将细调旋钮旋到中间位置,然后通过粗调旋钮设定大致电压,再用细调旋钮精确修正。



4、设置电流:按下电源面板上“Limit”键不放,此时电流表会显示电流数值,调节电流旋钮,使电流数值达到预定水平。一般限流可设定在常用最高电流的120%。有的电源没有限流专用调节键,用户需要按照说明书要求短路输出端,然后根据短路电流配合限流旋钮设定限流水平。简易型的可调稳压电源没有电流设定功能,也没有对应的旋钮。



5、设定过压保护OVP:过压设定是指在电源自身可调电压范围内进一步限定一个上限电压,以免误操作时电源输出过高电压。一般,过压可以设置为平时最高工作电压的120%水平。过压设定需要用到一字螺丝刀,调节面板内凹的电位器,这也是一种防止误动的设计。设定OVP电压时,先将电源工作电压调节到目标过压点上,然后慢慢调节OVP电位器,使电源保护恰好动作,此时OVP即告设定完成。然后,关闭电源,调低工作电压,就能正常工作了。设定工作电压参考上文中第三步。不同的电源设置,OVP方式不同。

三、分析直流稳压电源对电子设备的影响:



1、输出端过电压的影响。例如,直流稳压电源输出电压超过集成电路额定电压的30%以上时,可能造成集成电路大量损坏。



2、输入电压范围的影响。当输入电压过高时,会使某些元器件所加电压过高或消耗功率过大而损坏,当输入电压过低时,又会使某些元器件性能下降,甚至不能工作。



2、电压不稳定的影响。例如,示波器的电源必须稳定,以保证光点的偏转灵敏度、扫描时间等的准确;又如,数字电压表中要求内部有极精确的稳定电源,以保证电压/数字的转换精度。



4、电源噪声的影响。例如,电源噪声对通信质量影响很大,在通话中出现交流声的干扰,防碍远距离通话的清晰度,又如,扩音机中哼声、电视机图像上的黑色横道、图像线条不直等,直接影响视听效果。



5、短暂停电的影响。例如,市话通信不能瞬时停电,否则全局通信中断,造成重大事故;又如,计算机等采用交流供电时,要采用交流不间断电源。
