概述稳频稳压电源控制原理

更新时间  2020-5-22 来源: 阅读 20

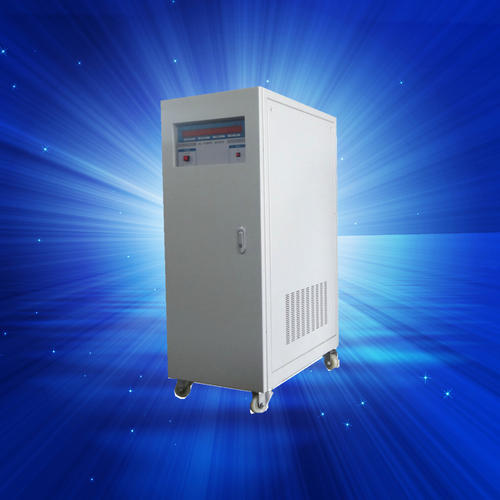

一、稳频稳压电源简介:
稳频稳压电源是我国引进德国先进技术,主要针对部分偏远地区或者国内外电网电压、频率波动范围大、供电频率不稳定、电压畸变严重,或存在闪变,跌落等综合性电压质量的问题而设计开发。该变频电源可对恶劣的电网电源进行稳频,稳压处理,根据客户要求输出高质量的源电压和频率,避免了由于电压频率波动范围大,波形失真波动范围大而对负载设备的危害。本系列产品具有容量大、效率高、无波形畸变,电压调节平衡等优点,适应各种性质负载(阻性、感性、容性),并能有效地抑制电网各种噪声和尖峰电压,能承受瞬时超载,可长期连续工作,在通讯基站,广播电视,科研单位等行业得到广泛应用。
二、稳频稳压电源控制原理:
稳频稳压电源电源从电器功能层面可以分为四大部分即:输入部分,AC-DC转换部分,INV部分,输出部分。而在这四部分里INV部分是核心技术所在,无论控制算法还是控制电路都比较复杂。故我们把SPWM控制技术作为一大节来叙述。
控制—脉冲宽度调制技术,是通过对一系列脉冲的宽度进行调制,来等效地获得所需要波形(含形状和幅值)的一种控制方式。SPWM控制技术在逆变电路中应用最广,实际应用中的逆变电路绝大部分是SPWM型。SPWM控制技术正是有赖于在逆变电路中的应用,才确定了它在电力电子技术中的重要地位。本节主要以逆变电路为控制对象来介绍SPWM控制技术。
2、稳频稳压电源电源控制的理论基础——冲量(冲量指窄脉冲面积)相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同(是指环节在输出响应波形基本相同,低频段非常接近,仅在高频段略有差异)。
用一系列等幅不等宽的脉冲来代替一个正弦波———正弦半波N等分,可看成N个彼此相连的脉冲序列,宽度相等,但幅值不等,用矩形脉冲代替就是等幅,不等宽,中点重合,面积(冲量)相等,宽度按正弦规律变化。脉冲宽度按正弦规律变化而和正弦波等效的波形也就是我们所说的SPWM波形,其可通过按同一比例改变各脉冲宽度来改变等效输出正弦波幅值。


三、稳频稳压电源产品特点:
1、可靠性高:
主要部件进口元器件完善的驱动保护电路保证IGBT可靠工作。
2、动态反应速度快:
双闭环反馈电路,内环电流环保证非线性负载波形不失真;外环电压环保证突加负载压降<1%,反应速度小于2mS。
3、三相电源可适应任意不平衡负载:
三相电源的主电路及控制电路按照三套独立的单相电源进行设计。主电路采用交-直-交结构,包括整流器、直流滤波器、逆变器、交流滤波及变压器等组成部分。其中,交-直部分为桥式整流,经交流接触器软启到电解电容滤波,得到平稳电流。三套单相逆变电路输出互差120电角度,在变压器原边彼此电气独立,在变压器副边接成星形,输出所要求的三相交流电。电压及波形控制针对单相输出,采用了三套独立的单相控制器,使三相电源的任一相均可以作为单相电源独立使用,并可适应任意不平衡负载,从而极大的提高了电源的负载适应能力。
4、人机界面好,表源合一,测量精度高:
电压、频率、电流、功率/功率因数四视窗测量显示。
5、带载能力强:
功率元件应用合理,可承受2倍额定电流,且不会造成压降。
四、稳压稳频电源使用方法详解:
1、使用前请先检查各控制开关,旋钮,显示器是否完备。
2、先将电源开关切换至OFF档。
3、为确保设备安全,请接上电源前,重新确定输入电压是否正确。
4、开启电源开关,约在3~5秒后,电源内部继电器吸合,按一下Reset按钮,此时电源有电压输出。
5、调整输出频率:可任意将频率选择开关切至任意一档,不必开关电源,固定档上指示频率,即是输出频率,欲微调频率,需将固定档切至最左边,再调整微调钮即可。
6、标准电压调整:旋转十转微调钮,即可得到您所期望的电压。
